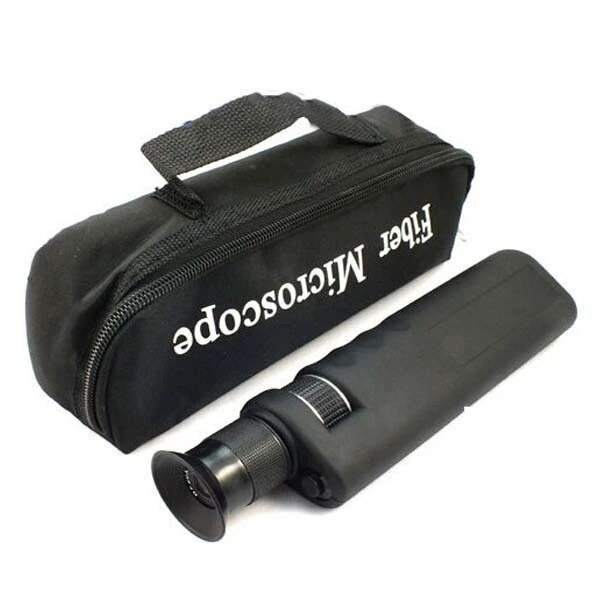

Microscopio Óptico Fibra
$213.010 IVA Incluído
Microscopio inspector óptico 400x con LED para fibra óptica. Detecta contaminantes en conectores SC, FC y LC. Indispensable para empalmes de baja pérdida y certificación FTTH.
Microscopio Inspector Óptico 400x — Esencial para Fibra Óptica Profesional
El 80% de los problemas reportados en redes ópticas son por conectores sucios: una partícula de polvo de 9 µm sobre el núcleo de una fibra monomodo puede generar 3 dB de pérdida y destruir el rendimiento del enlace. El microscopio inspector óptico 400x permite ver y limpiar correctamente los conectores antes de fusionar, empalmar o medir.
Especificaciones técnicas
- Aumento óptico: 400x
- Material carcasa: Aluminio con pintura anti-impacto
- Fuente luz: LED blanco de alta intensidad (clase 1)
- Alimentación: 3 pilas AAA (incluidas)
- Autonomía: ~30 horas uso continuo
- Conectores compatibles: SC, FC, LC, ST, MU (con adaptadores intercambiables)
- Apertura ocular: Lente UV protegida
- Peso: ~250 g
- Adaptadores: 2.5 mm (SC/FC/ST) + 1.25 mm (LC/MU) incluidos
¿Por qué inspeccionar conectores antes de cada conexión?
El núcleo de una fibra monomodo mide solo 9 µm (1/8 del grosor de un cabello humano). Cualquier contaminante visible o microscópico causa:
- Pérdida de inserción alta (en vez de 0.3 dB normal, sube a 1-3 dB)
- Reflectancia incrementada que puede dañar los láseres del equipo activo
- Daño permanente del conector si se inserta sucio y rota
- Empalmes por fusión malos que no funden correctamente
Norma de inspección IEC 61300-3-35
La norma IEC 61300-3-35 establece los criterios visuales de aceptación del conector óptico:
| Zona del conector | Defectos máximos permitidos |
|---|---|
| Núcleo (Core, 0-25 µm) | Sin defectos ni contaminación |
| Revestimiento (Cladding, 25-120 µm) | Sin defectos >3 µm, sin contaminación >5 µm |
| Contacto (Contact, 120-250 µm) | Sin defectos >10 µm |
| Periferia (Adhesive, 250+ µm) | Sin restricciones criticas |
Cómo se usa
- Inserción del conector: conectar el extremo a inspeccionar en el adaptador correspondiente (SC, FC, LC)
- Encender la luz LED presionando el botón superior
- Ajustar enfoque con el anillo lateral hasta ver nítido el núcleo
- Inspeccionar: verificar contaminantes, rayones, fracturas
- Limpiar si es necesario con varilla impregnada en alcohol isopropílico 99.9%
- Re-inspeccionar hasta cumplir IEC 61300-3-35
Combinación recomendada (Kit limpieza fibra)
- Microscopio 400x (este producto)
- Varillas limpieza 2.5mm (para SC/FC)
- Varillas limpieza 1.25mm (para LC) — disponibles bajo consulta
- Alcohol isopropílico 99.9%
- Tisues libres de pelusa
- Cleaner click-style para limpieza rápida
Casos de uso
- Pre-empalme: verificar conectores antes de fusionar (evita re-trabajo)
- Pre-medición: antes de usar OTDR o Power Meter para evitar lecturas falsas
- Aceptación FTTH: certificar conectores entregados al cliente
- Mantenimiento ODF: inspección periódica de patch-cords y bandejas
- Solución de problemas: diagnosticar enlaces con pérdida sospechosa
- Formación técnica: enseñar a técnicos a reconocer contaminación
Ventajas vs microscopios digitales (con pantalla)
| Aspecto | Microscopio óptico 400x | Microscopio digital con pantalla |
|---|---|---|
| Precio | Bajo ($40k-$80k) | Alto ($350k-$1.5M) |
| Batería | 3 pilas AAA (30h) | Recargable (4-6h) |
| Detección automática IEC 61300 | Manual | Automática |
| Robustez | Alta (aluminio) | Media (pantalla) |
| Documentación digital | No | Sí (fotos) |
| Ideal para | Trabajo diario en terreno | Certificación formal con informe |
Para 95% de instaladores en Chile el microscopio óptico clásico es suficiente y rinde mejor en terreno.
Errores frecuentes
- Inspeccionar conector activo (láser encendido al otro lado): puede dañar la retina. Siempre desconectar la fuente.
- Limpiar con tela común: deja pelusa que ensucia más
- No re-inspeccionar después de limpiar (puede quedar peor)
- Usar alcohol vencido o adulterado (el comercial al 95% deja residuo)
- No tapar conectores cuando no se usan
Recursos relacionados
- Guía completa instalación FTTH Chile
- Atenuación en fibra: valores aceptables
- OTDR vs Power Meter
- Tipos de fusión: cladding vs core
Stock permanente en bodega San Bernardo. Despacho 24h RM, Chilexpress regiones. Para compras corporativas con factura electrónica + OC: +56 9 8703 6491 o contacto@telcoventas.cl.
